Circlips, còn được gọi là vòng giữ hoặc vòng snap, là các thành phần thiết yếu được sử dụng để bảo đảm các bộ phận trên trục hoặc bên trong vỏ. Mặc dù có kích thước nhỏ, họ đóng một vai trò quan trọng trong việc giữ các tổ hợp, đặc biệt là trong các hệ thống cơ học với các bộ phận quay hoặc trượt. Trong số các loại phổ biến nhất là vòng tròn nội bộ Và vòng tròn bên ngoài . Mặc dù chúng phục vụ các mục đích tương tự, có sự chuyển động bên của các thành phần, thiết kế, chức năng và cài đặt của họ là khác nhau đáng chú ý.
Trong bài viết này, chúng tôi sẽ khám phá Sự khác biệt chính giữa các vòng tròn bên trong và bên ngoài , bao gồm cấu trúc, ứng dụng, phương thức cài đặt của chúng và cách chọn đúng loại cho nhu cầu của bạn.
Circlips là gì?
Circlips là những vòng kim loại bán linh hoạt phù hợp với các rãnh gia công trong lỗ khoan (lỗ) hoặc trên trục. Chúng đóng vai trò là ốc vít cơ học, giữ cho các bộ phận không trượt hoặc chuyển dọc theo trục. Circlips thường được làm từ thép lò xo hoặc thép không gỉ, cung cấp độ co giãn và sức mạnh cần thiết cho việc lắp ráp và tháo gỡ lặp đi lặp lại.
Circlips có nhiều thiết kế khác nhau, nhưng hai loại chính là:
Vòng tròn nội bộ - phù hợp với một rãnh bên trong lỗ khoan hoặc nhà ở
Vòng tròn bên ngoài - Lắp một rãnh ở bên ngoài trục
1. Thiết kế và cấu trúc

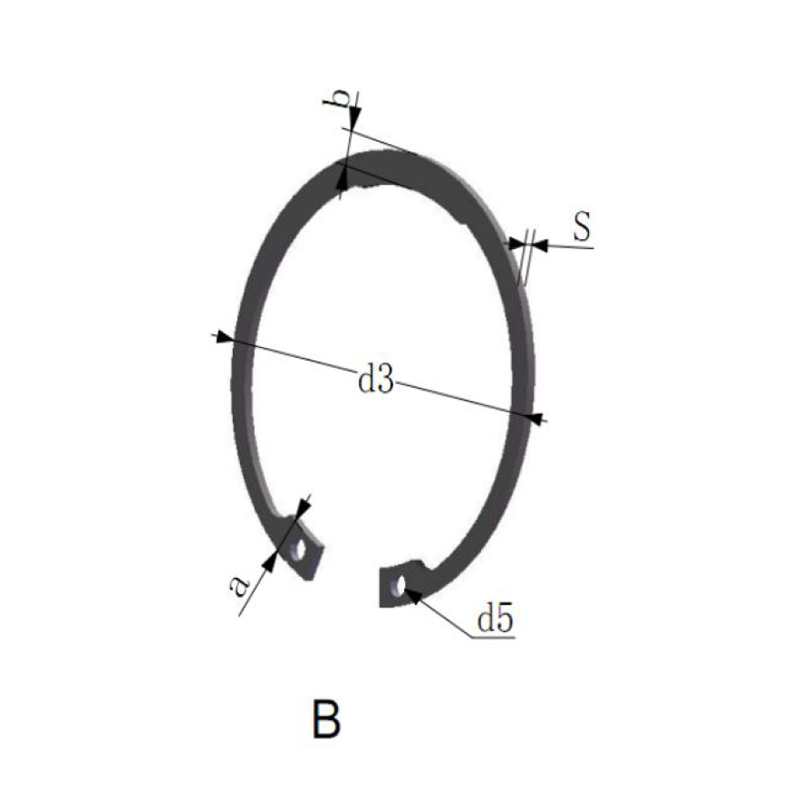

Vòng tròn nội bộ
Có hình dạng để phù hợp với đường kính nội bộ của một lỗ khoan hình trụ hoặc nhà ở
Các đầu thường được trang bị các lỗ nhỏ hoặc vấu cho kìm vòng tròn
Nén khi được cài đặt, áp dụng áp lực bên ngoài để giữ đúng vị trí
Vòng tròn bên ngoài
Được thiết kế để quấn quanh đường kính ngoài của một trục
Tính năng mở kết thúc mở rộng trong quá trình cài đặt
Hợp đồng vào rãnh trục, áp dụng áp lực bên trong để giữ chỗ
2. Cài đặt và xóa
Cả hai loại vòng tròn đều yêu cầu kìm đặc biệt, được gọi là Kìm cột Hoặc kìm kẹp, với các mẹo phù hợp với các lỗ ở hai đầu của vòng tròn.
Cài đặt vòng tròn nội bộ:
Sử dụng Kiên sĩ vòng tròn bên trong với những lời khuyên mở rộng
Chèn các mẹo vào các lỗ vòng tròn, nén vòng và chèn nó vào rãnh bên trong của lỗ khoan
Phát hành để cho phép circlip chụp vào vị trí
Cài đặt vòng tròn bên ngoài:
Sử dụng Kiên sĩ vòng tròn bên ngoài với những lời khuyên trong việc kết thúc
Chèn các mẹo, mở rộng vòng tròn và trượt nó qua trục vào rãnh
Phát hành để ngồi vào vòng một cách khít
Loại bỏ chỉ đơn giản là mặt trái của cài đặt, sử dụng cùng loại kìm.
3. Ứng dụng
Sự khác biệt chính trong các ứng dụng phụ thuộc vào việc thành phần cần được hạn chế bên trong một lỗ hoặc trên trục.
Circlips nội bộ được sử dụng để:
Ngăn chặn các thành phần trượt ra khỏi Bhoặces hoặc vỏ hình trụ
Giữ vòng bi, tay áo hoặc ống lót bên trong một lỗ
Phổ biến trong truyền ô tô, xi lanh thủy lực và vỏ bánh răng
Circlips bên ngoài được sử dụng để:
Giữ cho các bộ phận không trượt khỏi một trục quay hoặc trục
Bánh răng, ròng rọc hoặc vòng bi an toàn tại chỗ
Thường được tìm thấy trong động cơ điện, trục ổ đĩa và lắp ráp công cụ máy móc
4. Ưu điểm và cân nhắc
| Tính năng | Vòng tròn nội bộ | Vòng tròn bên ngoài |
| Vị trí gắn kết | Bên trong một lỗ khoan hoặc nhà ở | Xung quanh một trục |
| Lực lượng cài đặt | Nén trong quá trình cài đặt | Mở rộng trong quá trình cài đặt |
| Hướng tải | Không thể chống lại lực đẩy ra bên ngoài | Không thể đẩy mạnh lực vào bên trong |
| Sử dụng phổ biến | Giữ chân nhà ở | Giữ trục |
Circlip PROS nội bộ:
Bảo vệ các thành phần bên trong môi trường kín
Giảm nguy cơ ô nhiễm bên ngoài
Kết thúc gọn gàng, tuôn ra với ít phần nhô ra hơn
Các vòng tròn bên ngoài chuyên nghiệp:
Dễ kiểm tra và thay thế
Độ bám xuyên tâm mạnh mẽ trên trục quay
Thường dễ dàng cài đặt trong các hệ thống mở
5. Vật liệu và lớp phủ
Cả hai loại thường được làm từ:
Thép lò xo carbon - bền, với độ bền kéo cao
Thép không gỉ -Chống ăn mòn cho môi trường cấp biển hoặc thực phẩm
Lớp phủ oxit phốt phát hoặc đen - Giảm ma sát và chống ăn mòn
Tùy chọn mạ kẽm - để thêm kháng gỉ và độ tương phản thị giác
Một số ứng dụng có thể yêu cầu vòng tròn được xử lý nhiệt cho điện trở tải cao hơn hoặc hợp kim không từ tính trong môi trường nhạy cảm.
6. Tiêu chuẩn và kích cỡ
Circlip theo kích thước được tiêu chuẩn hóa theo tiêu chuẩn quốc tế:
DIN 472 - Vòng tròn nội bộ cho các lỗ khoan
DIN 471 - Vòng tròn bên ngoài cho trục
ANSI/ASME B18.27 - Tiêu chuẩn vòng snap Bắc Mỹ
Luôn chọn kích thước chính xác dựa trên đường kính rãnh và độ dày vòng. Kích thước không phù hợp có thể dẫn đến sự cố vòng tròn, có thể gây ra thiệt hại máy móc hoặc các mối nguy hiểm an toàn.
7. Lựa chọn giữa các vòng tròn bên trong và bên ngoài
Khi chọn một vòng tròn, hãy hỏi những điều sau:
Là thành phần nằm bên trong một nhà ở or trên một trục ?
Cái gì là gì Hướng tải trục dự kiến ?
Bao nhiêu không gian lắp ráp Có sẵn không?
Cái gì là gì điều kiện môi trường (Độ ẩm, nhiệt độ, hóa chất)?
Là Bảo trì thường xuyên hoặc tháo gỡ cần thiết?
Đối với các dự án liên quan đến cả kết nối nội bộ và bên ngoài, người ta thường sử dụng Cả hai loại vòng tròn Cùng nhau, mỗi phục vụ một chức năng duy trì cụ thể.
Phần kết luận
Mặc dù tương tự về khái niệm, Circlips bên trong và bên ngoài Phục vụ các mục đích riêng biệt và được điều chỉnh cho các phần khác nhau của các tổ hợp cơ học. Hiểu được sự khác biệt giữa họ, cách họ cài đặt, nơi chúng phù hợp và cách chúng hoạt động rất quan trọng để đảm bảo thiết kế máy móc an toàn, an toàn và hiệu quả.
Cho dù bạn làm việc trên thiết bị công nghiệp, hệ thống ô tô hoặc các công cụ chính xác, chọn loại vòng tròn chính xác và kích thước là chìa khóa để duy trì hiệu suất và giảm thiểu hao mòn theo thời gian. Khi nghi ngờ, hãy tham khảo các tiêu chuẩn ngành hoặc tham khảo ý kiến nhà sản xuất để tìm sự phù hợp cho ứng dụng của bạn.
Bằng cách làm chủ các thành phần nhỏ nhưng hùng mạnh này, các kỹ sư và kỹ thuật viên có thể đảm bảo rằng các bộ phận xoay giữ an toàn, các thành phần di chuyển vẫn được căn chỉnh và các hệ thống cơ học hoạt động an toàn và trơn tru.
