Trong thế giới phức tạp của kỹ thuật cơ học, trong đó độ tin cậy và độ chính xác là tối quan trọng, đóng dấu vòng tròn - còn được gọi là Nhập các vòng giữ lại hoặc Nhẫn Snap - đóng một vai trò quan trọng nhưng thường được đánh giá thấp. Các ốc vít nhỏ, tròn này, thường được sản xuất từ các tấm kim loại mỏng bằng cách sử dụng các kỹ thuật dập độ chính xác cao, được thiết kế để đảm bảo các bộ phận trên trục hoặc trong vỏ, đảm bảo định vị trục mà không cần ốc vít ren hoặc gia công phức tạp.
Không giống như các đối tác hình thành dây của chúng, được uốn cong thành hình, việc dập các vòng tròn được hình thành thông qua một quy trình hình thành lạnh cho phép tính linh hoạt thiết kế cao hơn, dung sai chặt chẽ hơn và các đặc tính chịu tải tăng cường. Khả năng của họ được sản xuất hàng loạt với chi phí thấp trong khi duy trì tính toàn vẹn cấu trúc đã khiến chúng không thể thiếu trên các lĩnh vực ô tô, hàng không vũ trụ, công nghiệp và các lĩnh vực điện tử tiêu dùng.
Bài viết này tìm hiểu các nguyên tắc sản xuất, lợi thế chức năng, cân nhắc vật chất và mở rộng các ứng dụng của việc dập các vòng tròn, làm nổi bật tầm quan trọng ngày càng tăng của chúng trong các hệ thống cơ học hiện đại.
Quy trình sản xuất và thiết kế cấu trúc
Các vòng tròn dập được sản xuất bằng công nghệ dập khuôn tiến bộ, trong đó kim loại tấm phẳng được cung cấp thông qua một loạt các trạm dụng cụ cắt, hình thành và định hình thành phần cuối cùng với độ lặp lại cao. Phương pháp này cho phép các nhà sản xuất sản xuất hàng ngàn bộ phận giống hệt nhau mỗi giờ trong khi duy trì kiểm soát chiều chặt chẽ.
Các tính năng thiết kế chính bao gồm:
Cấu hình được phân đoạn hoặc toàn vòng tròn: Tùy thuộc vào ứng dụng, CIRCLIPS có thể có khoảng cách mở để cài đặt hoặc vòng 360 độ đầy đủ với sự phân chia để lắp nén.
Hồ sơ lưu giữ bên trong hoặc bên ngoài: Circlip bên trong phù hợp với các rãnh bên trong lỗ khoan, trong khi các loại bên ngoài ngồi trên trục để giữ lại các thành phần.

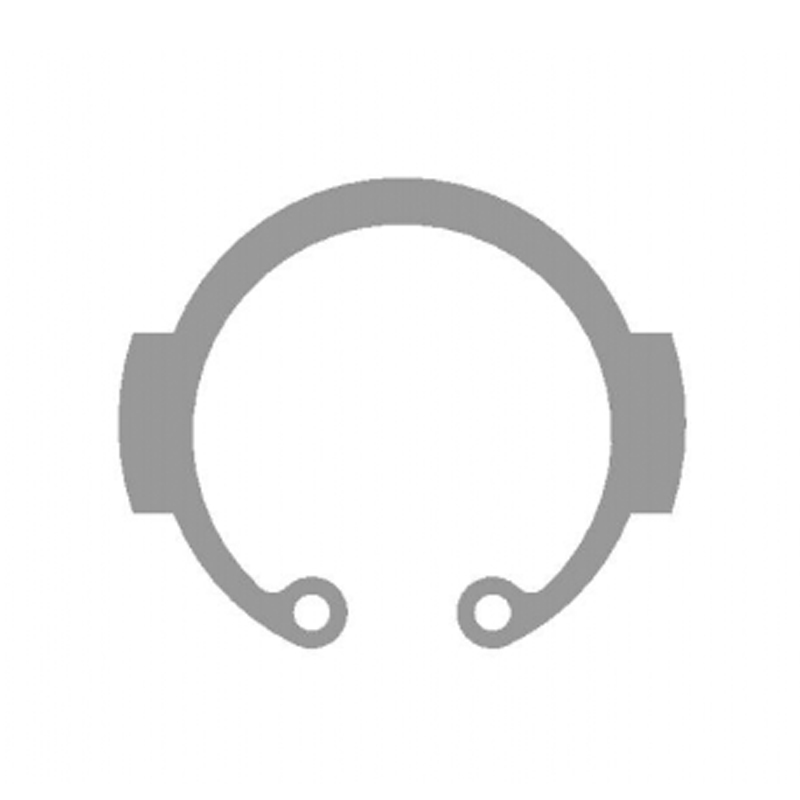

Các tab hoặc vấu giữ: Một số thiết kế kết hợp các phần nhô ra hoặc lỗ nhỏ cho phép dễ dàng loại bỏ bằng cách sử dụng kìm hoặc dụng cụ chuyên dụng.
Phương pháp điều trị bề mặt: Các tùy chọn như mạ kẽm, lớp phủ phốt phát hoặc oxit đen tăng cường khả năng chống ăn mòn và giảm ma sát trong quá trình lắp đặt.
Việc xây dựng được đóng dấu cho phép tích hợp vào các tổ hợp nhỏ gọn trong đó các ràng buộc không gian làm cho các ốc vít truyền thống không thực tế.
Ưu điểm chức năng so với các phương pháp giữ lại thay thế
So với các giải pháp buộc chặt khác như các đai ốc, chất kết dính hoặc vòng tròn dây, dấu ngoặc đơn mang lại một số lợi ích riêng biệt:
Sản xuất hiệu quả về chi phí: Quá trình dập tốc độ cao làm giảm đáng kể chi phí đơn vị, đặc biệt là trong các hoạt động sản xuất khối lượng lớn.
Hiệu suất không gian: Được thiết kế để hoạt động trong không gian trục tối thiểu, làm cho chúng trở nên lý tưởng cho các tổ hợp thu nhỏ hoặc dày đặc.
Dễ cài đặt và loại bỏ: Không giống như các ốc vít có ren, chúng không yêu cầu mô -men xoắn thắt chặt và có thể được cài đặt nhanh chóng bằng cách sử dụng các bộ cấp nguồn tự động hoặc các công cụ thủ công.
Khả năng tải cao: Khi được đặt đúng cách trong một rãnh gia công, các vòng này cung cấp khả năng duy trì trục đáng tin cậy ngay cả trong điều kiện tải động.
Điện trở rung: Độ bám xuyên tâm của cấu hình được đóng dấu giúp duy trì vị trí trong môi trường dễ bị sốc cơ học hoặc dao động.
Những lợi thế này làm cho các vòng tròn dập đặc biệt có giá trị trong các ứng dụng mà cần phải tháo gỡ để bảo trì hoặc sửa chữa.
Lựa chọn vật chất và xem xét hiệu suất
Lựa chọn vật chất đóng một vai trò quan trọng trong việc xác định các đặc điểm hiệu suất của việc dập vòng tròn. Các tùy chọn chung bao gồm:
Thép carbon: cung cấp sức mạnh cao và khả năng chống mài mòn; thường được sử dụng trong các hệ thống cơ học hạng nặng.
Thép không gỉ (lớp austenitic hoặc martensitic): ưa thích trong môi trường ăn mòn như biển, chế biến hóa học hoặc thiết bị cấp thực phẩm.
Đồng phosphor: Được chọn cho độ dẫn điện và tính chất ma sát thấp, thường thấy trong các ứng dụng vận động và ổ trục.
Hợp kim mạ: Các lớp phủ như kẽm, niken hoặc Chrome cải thiện khả năng chống ăn mòn và thẩm mỹ trong các thành phần có thể nhìn thấy.
Mỗi lựa chọn vật liệu phải giải thích cho các yếu tố như nhiệt độ hoạt động, tiếp xúc với độ ẩm hoặc hóa chất và tuổi thọ dự kiến.
Các ứng dụng trên các ngành công nghiệp khác nhau
Do tính linh hoạt và hiệu quả của chúng, việc dập circlips được áp dụng rộng rãi trong nhiều ngành công nghiệp:
1. Ngành công nghiệp ô tô
Được sử dụng rộng rãi trong truyền, vi sai, hệ thống lái và cụm hệ thống treo để giữ vòng bi, bánh răng và ống lót.
2. Máy móc công nghiệp
Tích hợp trong xi lanh thủy lực, hộp số và thiết bị điều khiển động cơ trong đó sự liên kết và duy trì thành phần chính xác là rất quan trọng.
3. Điện tử và thiết bị
Được sử dụng trong động cơ, quạt và các thành phần xoay trong các thiết bị gia dụng và thiết bị điện tử tiêu dùng để đảm bảo lắp ráp nhỏ gọn và đáng tin cậy.
4. Hàng không vũ trụ và phòng thủ
Được sử dụng trong các hệ thống truyền động, cơ chế thiết bị hạ cánh và các mô -đun hệ thống điện tử trong đó giảm cân và độ tin cậy là rất cần thiết.
5. Thiết bị y tế
Được tìm thấy trong các dụng cụ phẫu thuật và thiết bị chẩn đoán trong đó dễ khử trùng và tháo gỡ nhanh chóng là rất quan trọng.
Khả năng thích ứng của chúng với cả tải trọng tĩnh và động đảm bảo nhu cầu tiếp tục trên một phổ rộng của các hệ thống cơ học.
Tích hợp với sản xuất và tự động hóa thông minh
Khi các quy trình sản xuất phát triển theo hướng tự động hóa và độ chính xác lớn hơn, việc dập các vòng tròn ngày càng được tích hợp vào các dây chuyền lắp ráp robot và hệ thống buộc chặt thông minh:
Hệ thống cho ăn tự động: Bộ cung cấp bát và hệ thống theo dõi tuyến tính cho phép chèn nhanh, không có lỗi của các vòng tròn vào các subassemblies.
Công nghệ kiểm tra chất lượng: Hệ thống tầm nhìn và cảm biến xác minh cài đặt và định hướng chính xác trong thời gian thực.
Thiết kế cho khả năng sản xuất (DFM): Các kỹ sư tối ưu hóa kích thước rãnh vòng tròn và lựa chọn vật liệu sớm trong phát triển sản phẩm để hợp lý hóa sản xuất và giảm rủi ro thất bại.
Tích hợp bảo trì dự đoán: Trong các thiết bị có giá trị cao, các cảm biến được nhúng theo dõi mức độ ứng suất và mô hình hao mòn xung quanh các thành phần giữ vòng tròn để dự đoán các thất bại trước khi chúng xảy ra.
Những tiến bộ này góp phần vào thông lượng cao hơn, độ tin cậy được cải thiện và giảm thời gian chết trong môi trường sản xuất tiên tiến.
Những thách thức và hạn chế
Mặc dù có nhiều lợi ích của họ, việc dập circlips không được áp dụng phổ biến. Những thách thức chính bao gồm:
Yêu cầu gia công rãnh: Chức năng thích hợp phụ thuộc vào các rãnh được gia công chính xác trong trục giao phối hoặc vỏ, thêm độ phức tạp cho thiết kế thành phần.
Hạn chế tải: Mặc dù phù hợp cho các lực trục vừa phải, chúng có thể không hoạt động tốt dưới các ứng suất xuyên tâm hoặc xoắn.
Lỗ hổng ăn mòn: Không có lớp phủ thích hợp hoặc lựa chọn vật liệu, việc tiếp xúc với độ ẩm có thể dẫn đến suy thoái sớm.
Lỗi cài đặt: Chỗ ngồi hoặc thiệt hại không đúng cách trong quá trình cài đặt có thể thỏa hiệp lưu giữ và dẫn đến lỗi hệ thống.
Kỹ thuật cẩn thận và kiểm soát chất lượng là rất cần thiết để đảm bảo hiệu suất lâu dài.
Đổi mới và xu hướng trong tương lai
Nhìn về phía trước, các nỗ lực nghiên cứu và phát triển đang diễn ra đang tập trung vào việc cải thiện hiệu quả, độ bền và khả năng thích ứng của việc dập vòng tròn:
Phương pháp điều trị bề mặt tiên tiến: Kết thúc lớp phủ nano và tự bôi trơn nhằm mục đích kéo dài tuổi thọ và giảm hao mòn.
Tích hợp sản xuất phụ gia: Sử dụng thử nghiệm dụng cụ in 3D cho nguyên mẫu và sản xuất vòng tròn khối lượng thấp.
Các giải pháp giữ lại lai: Kết hợp các vòng tròn được đóng dấu với liên kết dính hoặc quá mức để buộc chặt đa chức năng.
Khái niệm dây buộc thông minh: Phát triển các thẻ RFID nhúng hoặc vật liệu nhạy cảm với biến dạng để theo dõi điều kiện và truy xuất nguồn gốc.
Những đổi mới này phản ánh sự thay đổi rộng hơn đối với các hệ thống buộc chặt cơ học thông minh hơn, kiên cường hơn có khả năng đáp ứng nhu cầu của kỹ thuật thế hệ tiếp theo.
